一、概述

DH-S-C?型速度检测器是胶带机安全系统中理想的仪器，适用于带式输送机或旋转设备需要检测带速或转速的地方。本产品综合了多种速度检测器的功能，采用微型单片机技术，三位数码显示具有很好的稳定性与抗干扰性，是自动化系统中理想的检测设备。

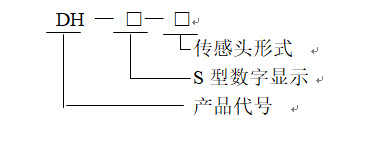

二、型号意义

三、使用条件

1. 海拔高度低于2000M；
2. 环境湿度：－20℃~+60℃；
3. 相对湿度：不大于85%（+30℃时）；
4. 大气压力：80~110Kpa；
5. 传感头与控制箱连接线最大长度不大于100M。

四、规格数据表

五、主要技术特性

1．检测回路数：2路、每路2组转换触点

2．供电电源：AC220V 50Hz

3．接点容量：220V 2A

3．绝缘电压：AC1000V试验1分钟

4．整机消耗功率：≤15 W

六、主要结构特征

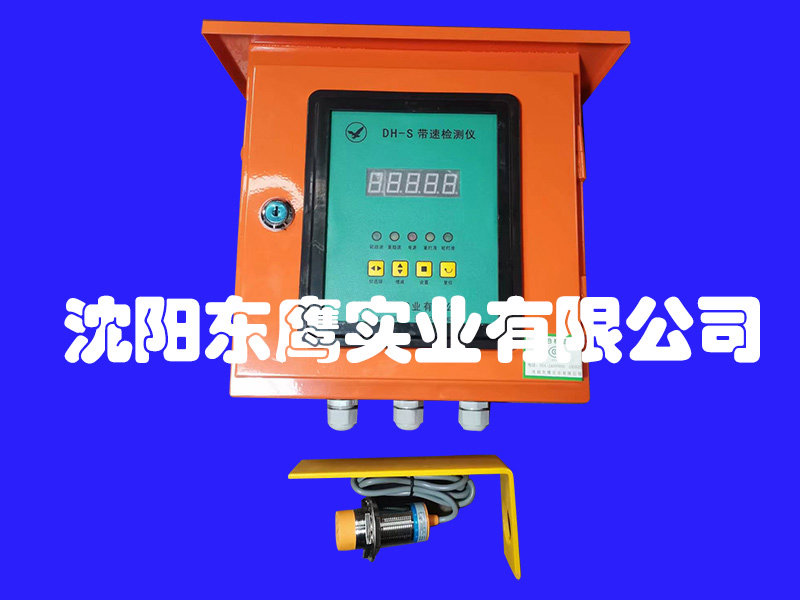

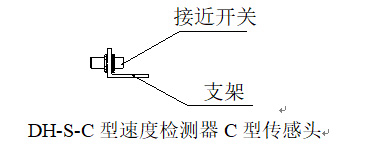

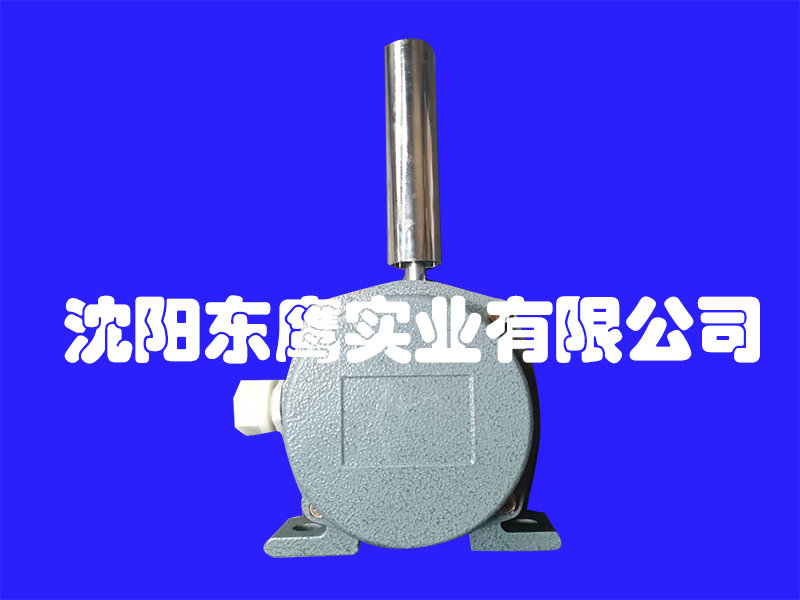

DH-S-C型速度检测器由传感头和控制箱两部分组成。

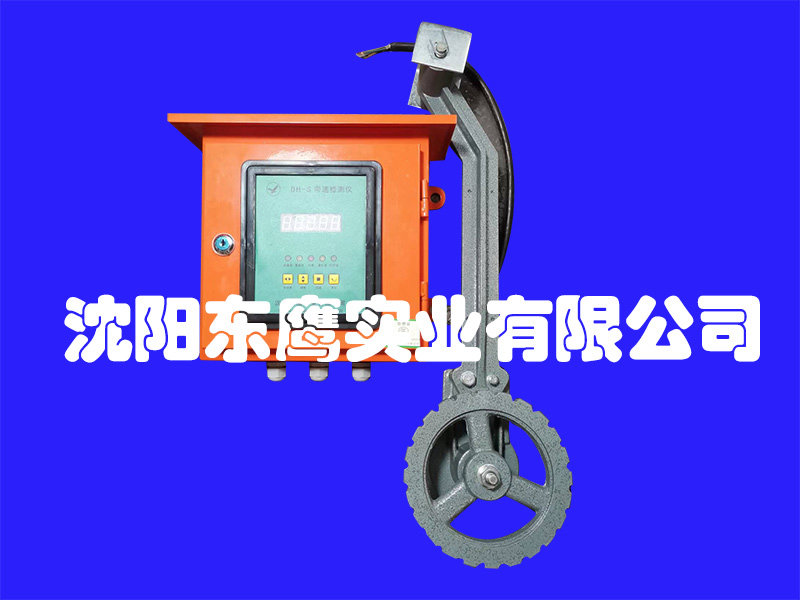

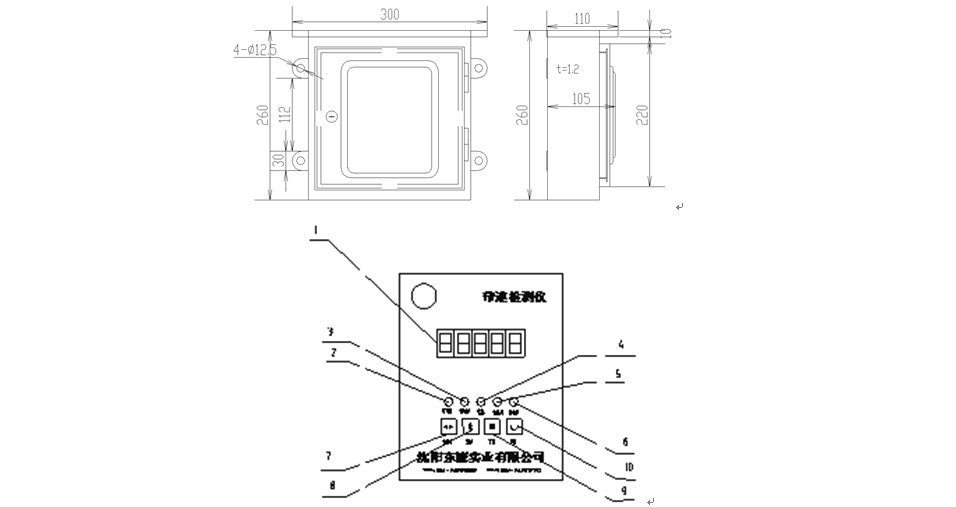

外形结构见下图。

面板说明：

1. 数码管2、轻超速3、重超速4、电源5、重打滑6、轻打滑? 7、位选择

8、增减? ?9、设置10、复位

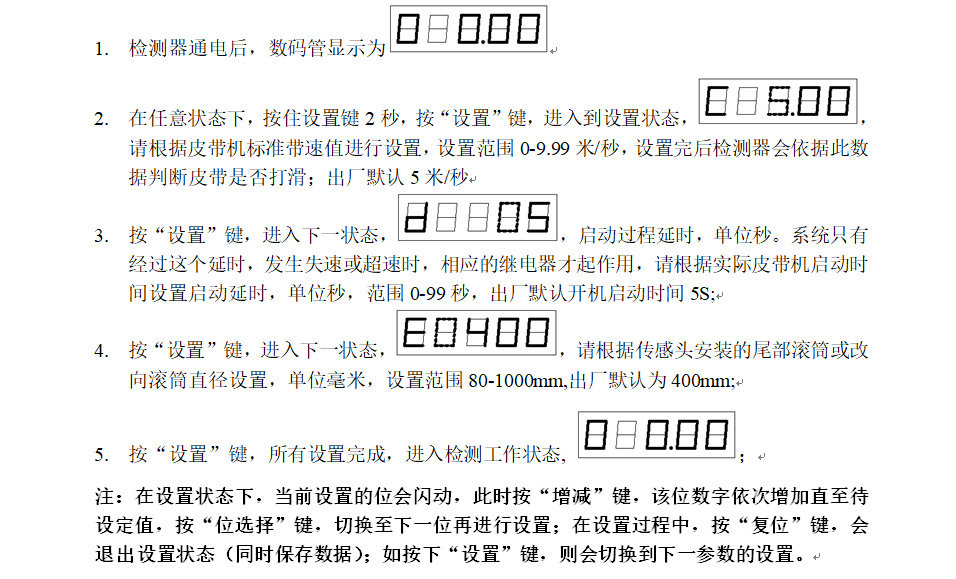

带速设置：

七、工作原理

本检测仪的工作过程是皮带机开机后，安装尾轮滚筒外的接近开关检测头检测滚筒侧面磁块并发出脉冲信号至检测仪控制箱，检测仪经处理器运算并经数码管显示皮带机的带速，同时输出4-20mA带速模拟量信号；当皮带发生打滑，即带速低于正常速度的80%时，检测仪发出打滑报警信号；当皮带发生超速，即高于正常速度的120%时，检测仪发出超速报警信号；

说明：

1. 由于皮带机启动时是由零速逐渐运转到正常转速，这一过程中检测仪会检测到低于正常带速80%的脉冲信号，为防止检测仪发出打滑报警，需要根据现场实际情况自行设置启动延时（具体详见带速设置），出厂时默认5S，可设置范围0-99S；
2. 检测仪应根据对应检测的皮带机带速设定标准速度值，设置范围0-9.99米/秒；
3. 对于不同滚筒直径的检测仪需要设定对应检测滚筒的直径，直径设置范围80-1000 mm，（具体详见带速设置）；
4. 数码管左侧最高位显示当前状态，当显示0时，表示停机；显示1时，表示启动过程中，此时检测仪不会发出打滑或超速报警；显示2时，表示检测仪正常工作中，发生打滑或超速时，对应的继电器会输出报警信号。数码管后三位表示实时带速值。

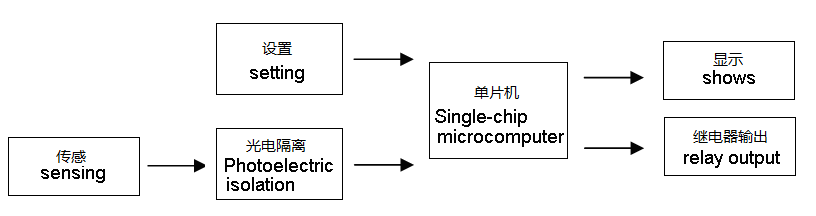

原理如下图：

八、安装

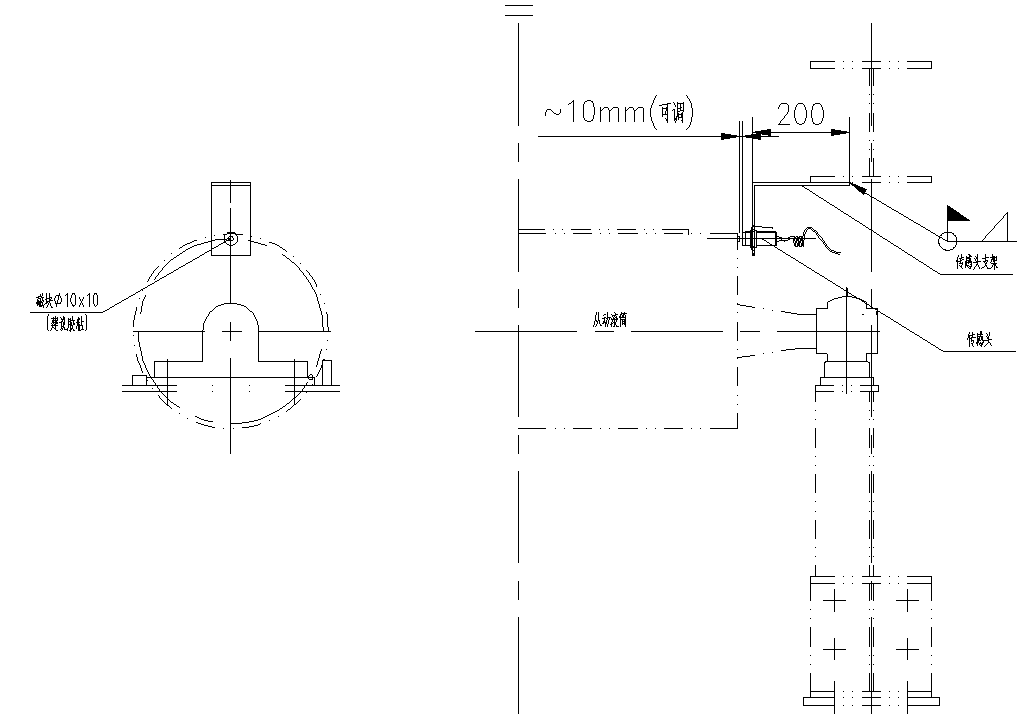

DH-S-C型速度检测器传感头安装示意图

注：如图所示，在从动滚筒端面圆周上安装上出厂配置的磁块，最好用AB胶或免钉胶粘接。

九、接线?

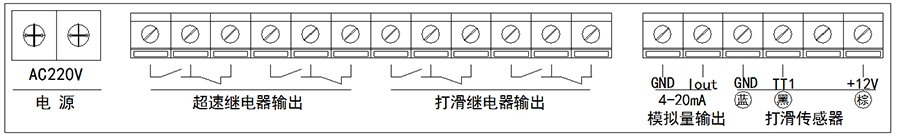

DH-S-C型速度检测器接线原理图如下：

十、整机涵盖

本产品每套含1个传感头、1个支架、1个磁块、1台控制箱,订货时请注明传感头型号。

十一、维护与保养

1.为保证检测器的可靠工作，检测器在接电时会延长一段时间才能进入正常检测状态，因此，在使用中不要接电后就检测，应延时一段时间，由于检测器功耗不大，可以长时间通电。

2.检测器内部检测及控制线路全部采用集成电路，从而大大提高了检测器的检测精度及可靠性，但是在使用中必须在技术参数范围内工作。

3.要定期检查传感头的安装螺丝，不得有松动现象。

4.传感头与控制箱的连接要可靠，屏蔽网要可靠接地。

5.检测器在使用中如果出现故障，不要擅自打开，及时与厂家联系协商解决。
