一、概述

DH-S型胶带机打滑检测仪是胶带机安全系统中理想的仪器，适用于带式输送机或旋转设备需要检测带速或转速的地方。本产品综合了多种速度检测器的功能，采用微型单片机技术，三位数码显示具有很好的稳定性与抗干扰性，是自动化系统中理想的检测设备。

二、型号意义

三、使用条件

1．??海拔高度低于2000M；

2．??环境湿度：－20℃~+60℃；

3．??相对湿度：不大于85%（+30℃时）；

4．??大气压力：80~110Kpa；

5．??传感头与控制箱连接线最大长度不大于100M。

四、规格数据表

SpecificationS data table

五、主要技术特性

1．接点数量：打滑报警4组常开常闭点

2．接点容量：?220V AC ?3A

3．供电电源：AC220V±10%?

4．绝缘电压：AC1000V试验1分钟

5．整机消耗功率：≤15 W

六、主要结构特征

DH—SA型带速检测仪由传感头和控制箱两部分组成。

1、外形结构见下图。

DH—S型带速检测仪A型拐臂传感头

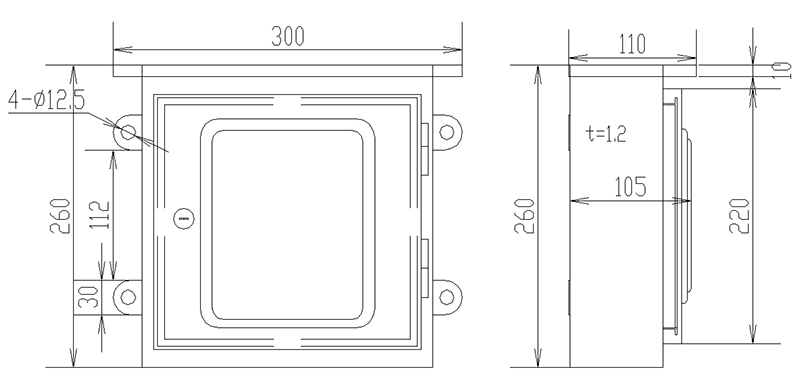

2、控制箱结构及面板说明见图所示。

面板说明：

1、数码管2、轻超速3、重超速4、电源5、重打滑6、轻打滑? 7、位选择

8、增减? ?9、设置10、复位

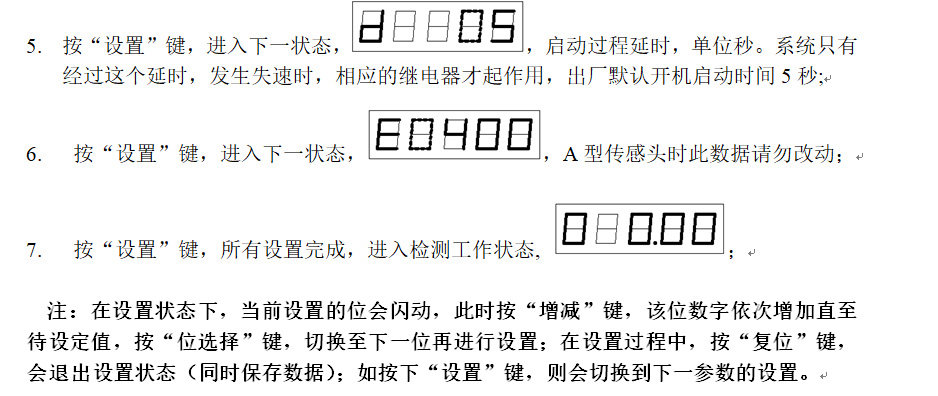

3.按钮设置说明：

七、工作原理

本检测仪的工作过程是皮带机开机后，传感头发出脉冲信号至检测仪控制箱，检测仪经处理器运算并经数码管显示皮带机的带速，同时输出4-20mA带速模拟量信号；当皮带发生打滑，即带速低于正常速度的90%时，检测仪发出轻度打滑报警信号，对应的面板LED轻打滑指示灯亮；带速低于正常速度的80%时，检测仪发出重度打滑报警信号（4组常开常闭），对应的面板LED重打滑指示灯亮。

说明：

1. 由于皮带机启动时是由零速逐渐运转到正常转速，这一过程中检测仪会检测到低于正常带速80%的脉冲信号，为防止检测仪发出打滑报警，需要根据现场实际情况自行设置启动延时（具体详见带速设置），出厂时默认5S，可设置范围0-99S；
2. 检测仪应根据对应检测的皮带机带速设定标准速度值，设置范围0-9.99米/秒；
3. 数码管左侧最高位显示当前状态，当显示0时，表示停机；显示1时，表示启动过程中，此时检测仪不会发出打滑或超速报警；显示2时，表示检测仪正常工作中，发生打滑或超速时，对应的继电器会输出报警信号。数码管后三位表示实时带速值。

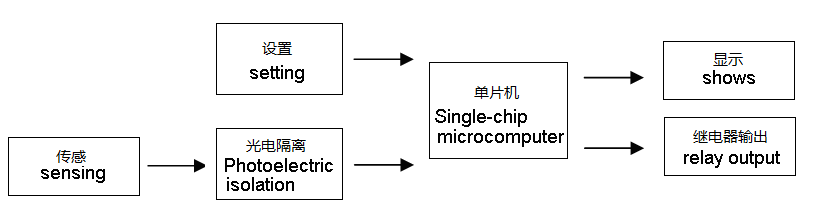

原理如下图：

八、安装

A型传感头安装方法：拐臂传感头应安装在胶带运行比较平稳，且较胶带下沉量较小处。?

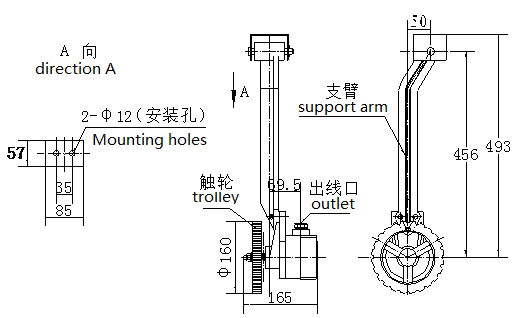

DH—S型带速检测仪A型传感头安装示意图

九、接线?

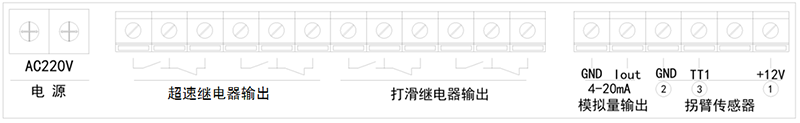

DH-SA型打滑检测仪接线原理图如下：

十、整机涵盖

本产品A型每套含1个拐臂传感头、1台控制箱。

十一、维护与保养

1.为保证检测器的可靠工作，检测器在接电时会延长一段时间才能进入正常检测状态，因此，在使用中不要接电后就检测，应延时一段时间，由于检测器功耗不大，可以长时间通电。

2.检测器内部检测及控制线路全部采用集成电路，从而大大提高了检测器的检测精度及可靠性，但是在使用中必须在技术参数范围内工作。

3.要定期检查传感头的安装螺丝，不得有松动现象。

4.传感头与控制箱的连接要可靠，屏蔽网要可靠接地。

5.检测器在使用中如果出现故障，不要擅自打开，及时与厂家联系协商解决。
