HFKLT2系列双向拉绳开关

一、概述：

本产品采用整体密封形式，具有防水、防尘、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。

二、主要用途：

本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的?；た?，保护人员或设备的安全。

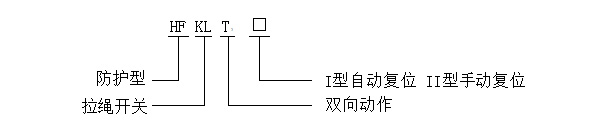

三、?型号及含义：

四、主要技术指标

五.?外型结构及工作原理

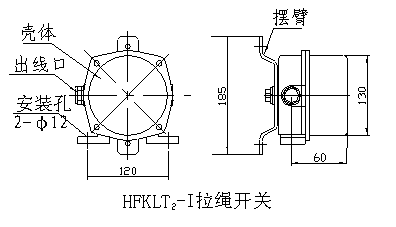

1.外型结构

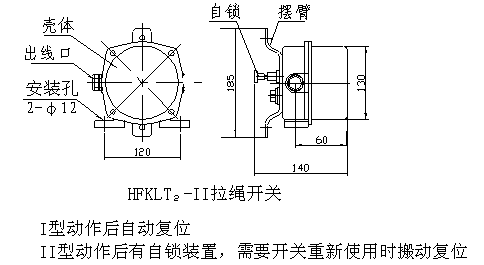

HFKLT2双向拉绳开关系列分I型、Ⅱ型两种型号。其区别在于I型为动作后自动复位，Ⅱ型动作后有自锁装置，需要开关重新使用时搬动复位。见图（1）-（2）

2.?工作原理

本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关的两边的绳索，使开关内凸轮压微动开关，使开关进入工作状态发出?；藕牛锏皆し篮涂刂粕璞讣氨；と松戆踩哪康摹?/p>

六.?安装及接线：

（1）安装：

用户可根据外型图所标注的安装尺寸，自制安装支架，也可向我公司订购。将开关固定在胶带机两侧，成对安装，并满足下列要求：

1. 安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间距离应以40米左右为宜。
2. 把拉绳分别系在开关体的摆臂上，（拉绳推荐使用PESG-2.5型防潮、阻燃、耐酸碱覆塑钢丝绳）。用绳夹固定在开关两侧就近分别安装托环，然后每隔3米左右安装1个托环，以免垂扰度过大。保证开关的正常使用。
3. 在满足开关正常工作的前提下，尽可能拉紧两侧绳索后最大限度的减少拉绳的垂扰度。

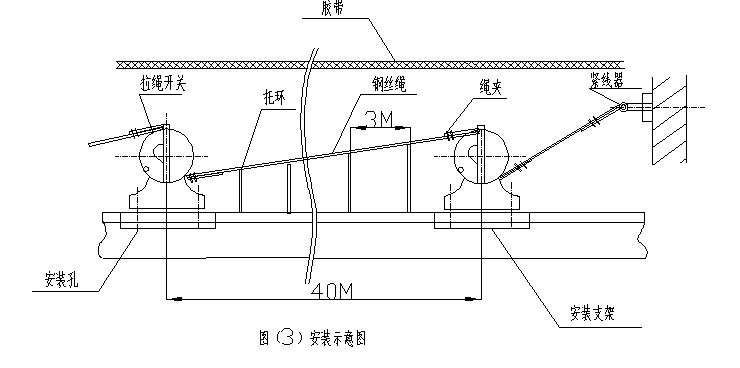

4. 对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（3）
5. 为达到满意的防护等级，请使用直径10mm电缆接线。

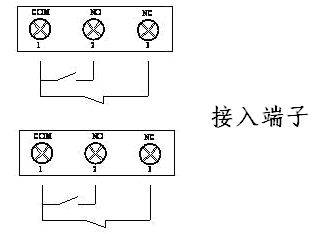

2）接线原理图：

七.?维护保养

1.?定期除尘，定期检验开关触点转换状态，保证正常工作。

2. 机件或钢丝绳严重锈蚀应及时更换。
